용적식(스크루 타입)

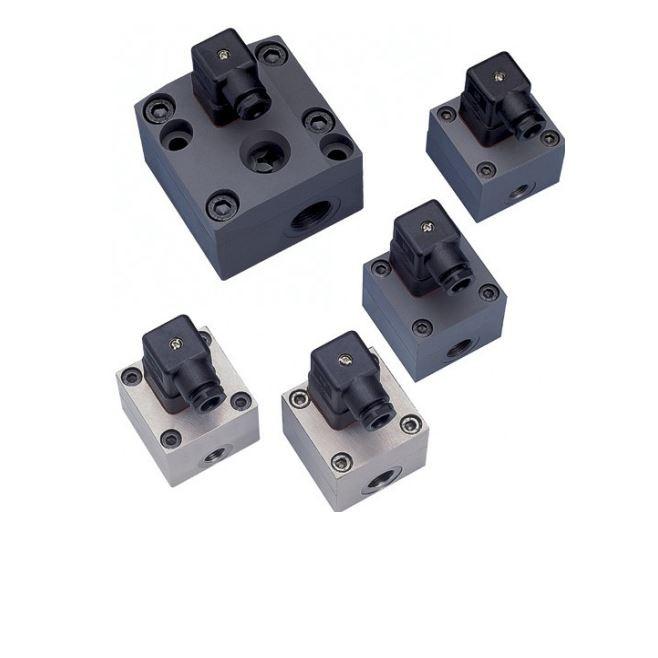

트랜스미터 VHZ
제품정보
- 한 쌍의 기어 휠이 유속에 비례하여 움직이는 체적 원리를 바탕으로 유량을 측정
- 기어 휠의 움직임은 센서로 둘러싸인 하우징 벽을 통해 측정
- 적용 분야: 점성이 있는 유체, 자기 윤활 유치 및 마모 특성이 없는 비누, 페이스트, 에멀젼 등 수성 유체
제품특징
- 점성이 있는 유체(오일)에 이상적임
- 가볍고 컴팩트한 알루미늄 하우징
- 비용 절감이 필요한 용도에 적합
제품사양
| 센서 | 기어 휠 체적계 | ||
|---|---|---|---|
| 파이프 관경 | DN 8....25 | ||
| 공정 연결 | 암나사 G ¼ .... G 1 | ||
| 측정 유량 범위 | 0.02...150 l/m 상세 내용은 "유량 범위" 표 참조 | ||
| 측정 정확도 | 규정된 계측 유량 범위 ( 20 ㎟/s 에서 측정)에서 측정된 값 ± 3% | ||
| 재현성 | ± 0.3% | ||
| 유체온도 |
-25....+80 °C (또는 -25 .... + 120°C 2-와이어 DN 10-25) |
||
| 대기온도 | -20....+70 °C | ||
| 내압 |
"내압 및 중량" 표 참조 |
||
| 압력 손실 | 위의 "기능 및 장점-부피측정, 기어휠" 페이지 참조 | ||
| 재질, 유체-접촉부 | "재질" 표 참조 | ||
| 3-와이어 또는 A/B 출력 | 공급전압 | 10 ... 30 V DC | |
| 소비 전력 | < 1 W (무부하 출력용) | ||
| 신호출력 |
트랜지스터 출력 "푸쉬-풀" (단락 보호 및 반대 극성 방지) Iout = 최대 100mA |
||
| 2-와이어 | 공급 전압 | 4.5 ... 24 V DC | |
| 소비 전력 | 저: 7 mA / 고: 14 mA | ||
| 반대 극성 장치 | 가능 | ||
| 전원 연결 | 옵션인 플러그 DIN 43650-A/ISO 4400 플러그 또는 원형 플러그 커넥터용 M12 x 1, 4극 | ||
| IP 등급 | IP67 | ||
| 중량 | "연결, 내압 및 중량" 표 참조 | ||
| 인증 | CE | ||
