유량 조절기/감시기

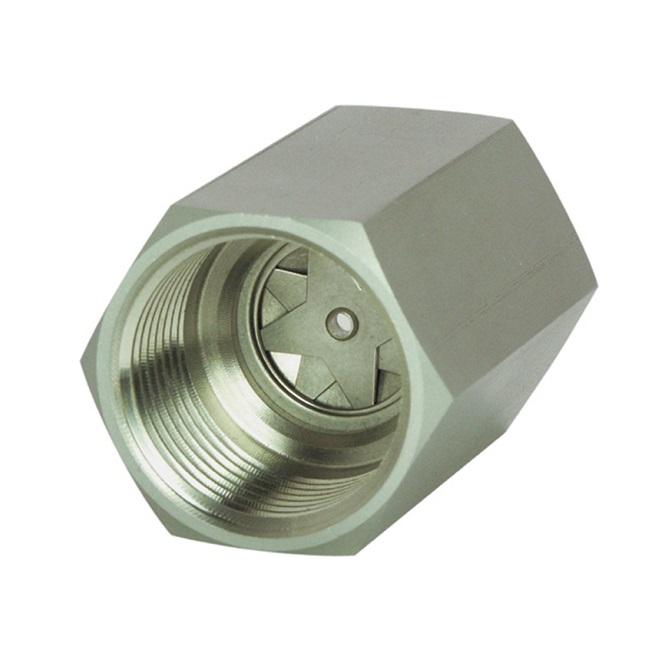

유량 조절기 KM-...G
제품정보
- 2개의 교차된 스테인리스 스틸 스프링 플레이트가 유량 값에 따라 그 뒤에 위치한 환형 갭을 크게 혹은 적게 닫거나 열어 일정한 흐름을 만들어낸다.
제품특징
- 금속 구성
- 원하는 설치 위치
- 보조 전원 장치 불필요
제품사양
| 공칭 폭 | DN 8 ... 25 | |||
|---|---|---|---|---|
| 공정 연결 | 암나사 G ½ ... G ¾ | |||
| 제어 값 공차 |
제어 값 |
G ½ | G ¾ | 공차 |
|
1 l/min 2 l/min 3 l/min 4 l/min 6 l/min 8 l/min 10 l/min 12 l/min 16 l/min 20 l/min 25 l/min 30 l/min |
● ● ● ● ● ● ● ● ●
|
● ● ● ● ● ● ● ● ● |
± 0.2 l/min ± 0.2 l/min ± 0.4 l/min ± 0.4 l/min ± 0.5 l/min ± 0.5 l/min ± 0.7 l/min ± 0.7 l/min ± 1.2 l/min ± 1.2 l/min ± 1.5 l/min ± 1.5 l/min |
|
| 차압 | 1.5 .... 10 bar | |||
| 압력 저항 | PS 200 bar | |||
| 유체 온도 |
0 ...+300 ℃ |
|||
| 주변 온도 | 0 ...+300 ℃ | |||
| 유체 접촉부 재료 | 황동 구성: CW614N 니켈도금, 1.4310, 1.4122 | |||
| 스테인리스 스틸 구성: 1.4301, 1.4310, 1.4122 | ||||
| 유체 | 물, 최대 30 ㎟/s의 점성 유체 | |||
| 무게 | 치수와 무게는 표 참조 | |||
| 설치 위치 | 원하는 위치 | |||
