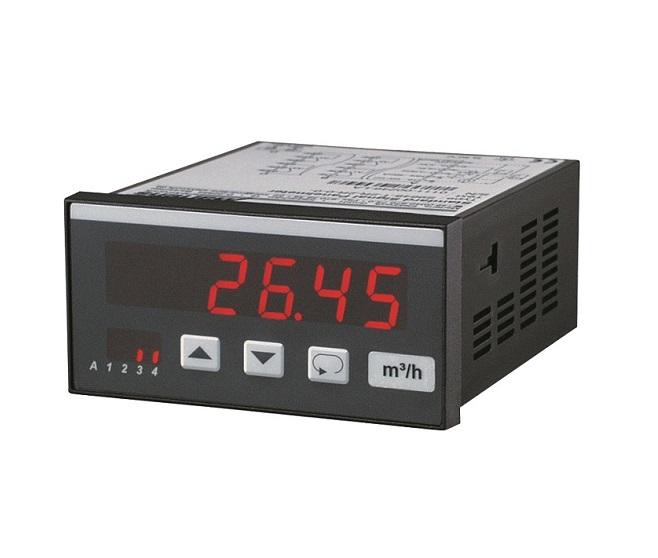

유량계 DF9648

  • DF9648.jpg

제품정보

  • 유량계 DF9648은 식품, 화학, 제약 산업 및 수자원 분야에 사용
  • 모든 펄스 출력이 나오는 모든 유량 센서와 연결하여 순간 유량과 적산 유량을 표시하며, 비례하는 아날로그 신호를 출력
  • 알람 설정 가능하고 , 주문형 펄스 출력으로 외부 기기에서 유량값을 적산

제품특징

  • 측정 범위 설정: +/- 99999 Digit
  • 측정 단위 변경 가능
  • 2개의 유량 적산 프로그램 가능
  • 외부 기기용 펄스 출력
  • 최대 4개의 알람 출력, 릴레이 또는 전자 출력
  • 절연 아날로그 출력 0 / 4..20 mA, 0 / 2..10 V

제품사양

 전원공급
공급 전압

 230 V AC ± 10%; 115 VAC ± 10%; 24 V AC ± 10% 또는 24 V DC ± 15%
소비 전력  최대 3.5 VA, 아날로그 출력 5 VA
작동 온도  -10 ... +55 ℃
CE 적합성

 EN 55022. EN60555, IEC61000-4-3/4/5/11/13
 측정 입력
유형

 교류 출력(coil) 센서. 프로그래밍 가능 Namur 센서 또는 홀센서(직사각형 신호)

 대체 외부 펄스 0/5...24 VDC


코일: ±5.....±2000 mV 프로그래밍 가능 전환 나사 풀다운(pull-down) 저항 100 ㏀
 NPN센서: 로우(low)레벨 < 0.9 V. 하이(high)레벨 >2.1V 풀업(pull-up) 저항 20㏀
 PNP 센서: 로우(low)레벨 < 0.9 V. 하이(high)레벨 >2.1V 풀다운(pull-down) 저항 20㏀

 Namur: 로우(low)레벨 < 1.2 V. 하이(high)레벨 >2.1mA. 히스테리시스 약 0.5 mA

 풀다운(pull-down) 저항 1 ㏀
 릴레이: 펄스 폭 최소 5ms
주파수

 입력 A 또는 B 0.1Hz .... 15 kHz(접촉최대 30 Hz)

 입력 A와 B 공동 0.1Hz .... 8 kHz(접촉최대 30 Hz)
리셋-입력  로우(low)레벨 < 0.9 V, 하이(high)레벨 >2.1V, 풀다운(pull-down) 저항 20㏀, 펄스 폭 최소 5 ms, 상승엣지에서 리셋
정확성  ± 0.1 % 측정 값 ± 1 자리(digit)
센서 공급  8 V DC 안정화(Namur), 24 V DC(코일, NPN,PNP,푸시-풀), Ri 약 150 Ω, 최대 50 mA(4개 릴레이 출력시 25 mA)
