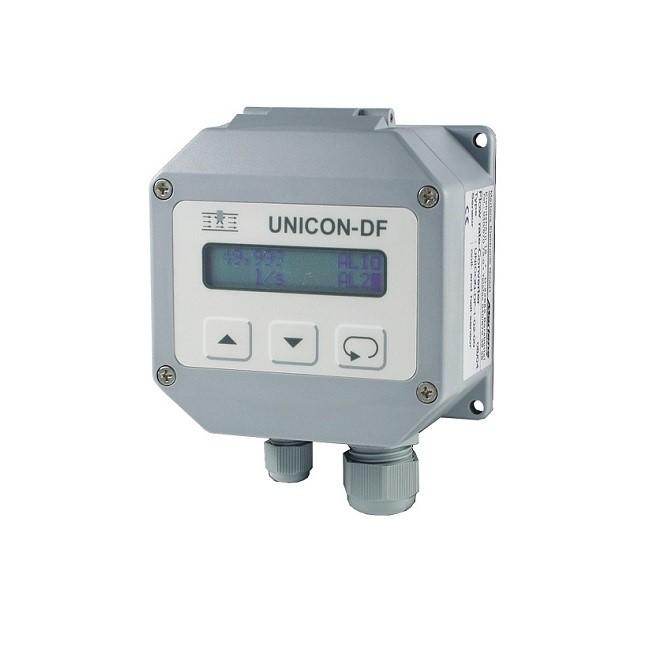

유량컨버터 UNICON-DF®
제품정보
- 유량 컨버터 UNICON-DF는 식품 기술, 화학·제약 산업 및 수자원 기술에 사용
- 펄스 출력이 나오는 모든 유량 센서와 연결하여 순간 유량과 적 산 유량을 측정·표시, 비례하는 아날로그 신호를 출력
- 알람설정 가능 , 주문형 펄스 출력으로 외부 기기에서 유량값을 적산
제품특징
- 설정 가능한 측정 범위 : +/- 99999 digit
- 단위 프로그램 가능
- 적산계 프로그래밍 가능
- 출력 4..20 mA, 루프 전원 공급
- 외부 기기를 위한 임펄스 출력
- 2개 알람 출력
제품사양
| 전원공급 | |
|---|---|
| 루프 전압 |
12...30 V DC, 2개 와이어 |
| 작동 온도 | -10 ... +55 ℃ |
| CE 적합성 |
EN 55022. EN61000-4-3/4/5 |
| 측정 입력 | |
| 유형 | 유도형 트랜스미터(코일), Namur 센서 또는 홀 센서(직사각형 펄스)또는 설정 가능한 대체 외부펄스 0/5 .... 24 VDC 홀 센서(직사각형 신호) |
|
코일: 프로그래밍이 가능한 +5.....+1000 mV 전환레벨 |
|
| NPN센서: 전환레벨 < 0.9 V로우, >2.1V 하이 풀업 저항 20㏀ | |
| PNP 센서: 전환레벨 < 0.9 V로우, >2.1V 하이 풀다운 저항 20㏀ | |
|
Namur: 전환레벨 < 1.4 mA로우, >1.8 mA 하이. 히스테리시스 약 0.4 mA |
|
| 주파수 | 0.1/10 ..... 2000Hz(측정 간격에 따라 다름) |
| 출력 | |
| 신호 | 4 .... 20 mA |
| 부하 | RA ≤ (UB-14V)÷0.02 A |
| 정확성 | ± 0.1 % 측정 값 ± 2 자리 |
| 임펄스 출력 | 트랜지스터 ≤ 5 Hz, 최대부하 60mA, 단락방지 임펄스 폭 100 ms, 1.99999 자리에서 프로그램 가능한 임펄스 당 수량/부피 |
