유리관 면적식 유량계

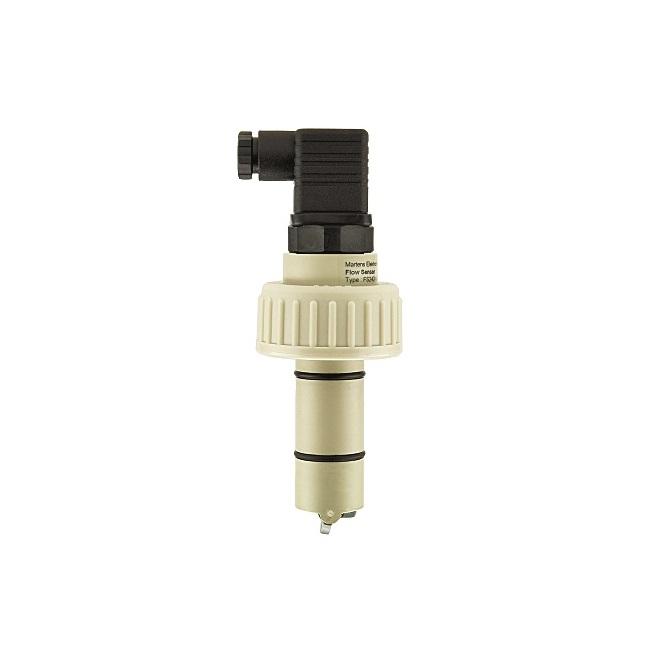

유량센서 FS242
제품정보
- Flow-Sensor FS242는 순수한 액체(솔리드 부품 없음)의 연속 흐름 측정을 위해 설계되었다.
- FS242의 로터가 액체 흐름에서 회전한다.
- 날개 내부의 작은 자석이 센서 몸체에 내장된 홀 센서를 통과할 때 펄스를 생성한다.
제품특징
- 측정 범위 (0) 0.3..6 m/s
- 펄스 출력 PNP/NPN 또는 아날로그 출력 4..20 mA, 2개 와이어
- 필터 기능
- 공정 압력 최대 10 bar
제품사양
| 전원공급 | |
|---|---|
| 공급 전압 |
4 ...30 V DC(임펄스 출력) 10 .... 30 V DC(아날로그 출력 4 ... 20mA) |
| 작동 온도 | 0 .... 60 ℃ |
| 전기 연결 | 4극 플러그 DIN EN 175301-803/A |
| CE 적합성 |
IEC61326:2004, IEC61000-4-2/3/4/5/6 CISPR16-1/2 |
| 출력 | |
| 측정 범위 | (0)0.3 ... 6.0 m/s(유동량은 테이블 참조) |
| 임펄스 |
트랜지스터 NPN/PNP 오픈 콜렉터 최대 20mA, 단락회로 보호 |
| 아날로그 | 4 ~ 20 mA |
| 정확성 |
측정범위의 2.5% 0.3 ... 6 m/s 범위 내 최종 값의 + 0.5% |
| 반복성 | 0.5% |
| 매질 온도 | 0 ... 60 ℃ |
| 공정 압력 | 최대 10 bar |
| 최소 레이놀즈 | 4500 |
| 공정 데이터 | |
| 센서 본체/캡너트 | PP |
| 씰(Seal) | EPDm |
| 로터 | PVC-U |
| 베어링 | 세라믹 AI203 |
| 무게 | 140 g |
| 보호 등급 | IP65 |
