유리관 면적식 유량계

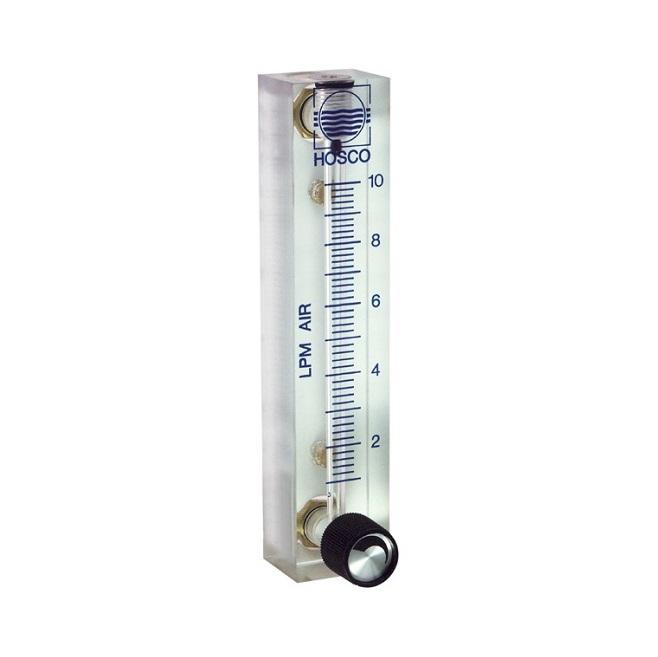

유량계 UK-040

  • uk_040.jpg

제품정보

  • 피스톤이 원뿔형 투명 측정 튜브에서 흐름에 따라 움직임.
  • 피스톤의 위치는 부피 유량에 딸라 달라지며, 눈금이 있는 유리 튜브에서 유량을 표시

제품특징

  • 눈금 전면 표시
  • 밸브(선택사양)
  • 설치용 플레이트

제품사양

스위치  없음
측정 관경  DN 4
공정 연결  암나사 ⅛ "NPT
계측 범위  0.004...100 l/m
Q최대  ~ 120 l/m
허용 오차  최고치의 ± 3%
내압

 PN 6 bar
유체온도

 -20....+65 °C
대기온도  -20....+65 °C
유체  물, 기체
전기 데이터  없음
재질 유체-접촉부  황동구조: 아크릴, 유리, 1.4305, 1.4310, CW614N, NBR
 스테인리스강 구조: 아크릴, 유리, 1.4305, 1.4310, FKM
재질 비유체-접촉부

 아크릴, PVC, CW614N

 밸브: ABS, CW614N
중량  0.24 kg
설치 위치  아래로 부터 수직 인입유량
