피스톤식 유량계/스위치

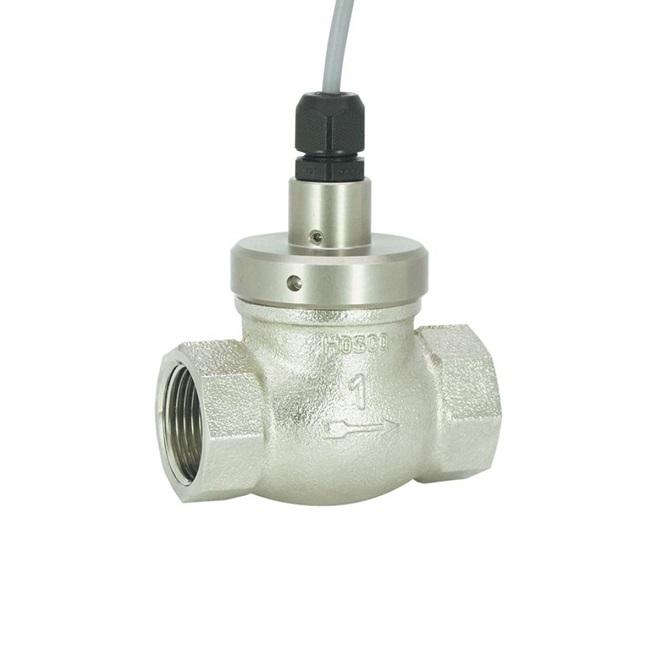

유량 스위치 FF-...GR
제품정보
- 유량에 따라 피스톤(자석이 장착된)이 스프링 힘에 거슬러서 몸체 안에서 상승
- 피스톤이 밀봉 식으로 분리된 리드 스위치를 작동
제품특징
- 스위칭 값을 조절.
- 우수한 재현성.
- 오염에 강함.
제품사양
| 스위치 | 리드 스위치 |
|---|---|
| 공칭 폭 | DN 8...50(요청시 DN 50...80 사용 가능함) |
| 공정 연결 | 암나사 G ¼...G 2 |
| 조절 범위 | 0.4 ... 150 l/m |
| Q최대 | 최대 250 l/m |
| 허용오차 |
스위칭 값의 ±3% 최소 ±0.3 l/m |
| 내압 |
G ¼ ... G ½ - PN 200 bar G ¾ ... G 1 - PN 25 bar G 1¼ ... G 1½ - PN 16 bar |
| 유체온도 |
DN 8...15 -20....+110 °C ≥DN 20 -20....+90 °C |
| 대기온도 | -20....+70 °C |
| 유체 | 물 (요청시 오일 사용 가능) |
| 배선 | 상시 열림(n.o) no. 0.214 |
| 선택적으로, 상시 닫음 no. 0.214 (모든 조정 범위가 가능한 것은 아니므로 문의 바람) | |
| 스위칭 전압 | 최대 230 V AC |
| 스위칭 전류 | 최대 1 A |
| 스위칭 성능 | 최대 50 VA |
| 보호등급 | 1-PE 연결 |
| IP등급 | IP65 |
| 전원 연결 |
케이블 1.8m |
| 재질 유체- 접촉부 | Rg 5 니켈도금, 1.4310, CW614N 니켈도금, NBR, 경질 페라이트 |
| 재질 비유체-접촉부 | PA, PVC |
| 중량 | 0.6 kg |
| 설치장소 | 표준: 수평 인입배관; 상향 스위칭 헤드 |
