피스톤식 유량계/스위치

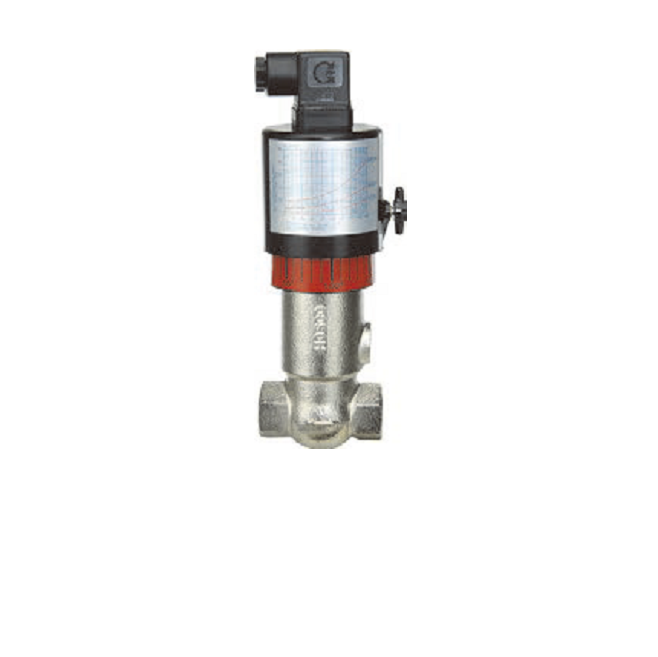

유량 스위치 VD-...GR
제품정보
- 유량으로 인해, 피스톤(자석 장착)이 스프링 힘에 거슬러서 밸브 시트에서 상승
- 피스톤이 밀봉 식으로 분리된 리드 스위치를 작동
제품특징
- 우수한 재현 성.
- 스위칭 값을 정확하게 연속하여 조절 가능.
- 오염의 영향이 적음.
- 설치 길이가 짧음.
제품사양
| 스위치 | 리드 스위치 |
|---|---|
| 공칭 폭 | DN 8...80 |
| 공정 연결 | 암나사 G ¼...G 3 |
| 스위칭 범위 | 1..600 l/m |
| Q최대 | 최대 20 l/m |
| 허용오차 | 최고치의 ±5% |
| 내압 |
G ¼ ... G 1 - PN 25 bar G ¼ ... G 3 - PN 16 bar |
| 유체온도 | -20....+120 °C |
| 대기온도 | -20....+70 °C |
| 유체 | 물 (요청시, 오일과 가스 사용가능) |
| 배선 | 변압기 no. 0.213 |
| 스위칭 전압 | 최대 250 V AC |
| 스위칭 전류 | 최대 1.5 A |
| 스위칭 성능 | 최대 50 VA |
| 보호등급 | 2- 안전절연 |
| IP등급 | IP44. IP65도 선택가능. |
| 전원 연결 | DIN 43650-A / ISO 4400 플러그 |
| 재질 유체- 접촉부 | Rg 5 니켈도금, POM, 1.4310, CW614N, NBR, 경질 페라이트 |
| 재질 비유체-접촉부 | ABS, PA |
| 중량 | "치수 및 중량" 표 참고 |
| 설치장소 | 표준: 수평 인입배관; 하부의 스위칭 헤드 권장하지 않음; 기타 설치 위치 가능; 설치 위치에 따라 스위칭 포인트와 표시 범위가 달라짐. |
